分析方法

本文档整理 canns.analyzer 当前实现的分析与可视化工具，覆盖数据分析（ASA pipeline）、 模型可视化、空间指标、RNN 动力学以及模型专用分析。

Note

如需深入了解拓扑数据分析与神经群体流形研究，可参阅 [15, 16, 29, 30]。

概览

分析器模块按功能组织，结构如下：

  • data/ - 实验数据分析与 ASA pipeline

    • asa/ - embed/TDA/解码/CohoMap/CohoSpace/PathCompare/FR/FRM/Spatial TDA

    • asa/fly_roi.py - ROI 1D bump 拟合与动画（Fly ROI）

    • legacy/ - 早期 CANN2D 数据分析器（兼容旧工作流）

    • workflows/ - 由基础 ASA 模块拼接得到的组合工作流

  • metrics/ - 计算分析（无 matplotlib 依赖）

    • spatial_metrics - 空间指标计算

    • systematic_ratemap - 系统化放电场统计

    • utils - Spike train 转换工具

  • visualization/ - 绘图和动画（基于 matplotlib）

    • core - PlotConfig 统一配置系统

    • spatial_plots - 空间可视化

    • energy_plots - 能量景观可视化

    • spike_plots - Raster 图和发放率图

    • tuning_plots - 调谐曲线可视化

    • theta_sweep_plots - Theta 扫描可视化

  • slow_points/ - 不动点分析（Fixed Points）

  • model_specific/ - 专用模型分析器（如 Hopfield）

数据分析器（ASA pipeline）

ASA pipeline 面向实验神经记录，核心输入为 spike/x/y/t。典型流程：

  1. embed_spike_trains —— 将 spike times 嵌入为 (T, N) 连续矩阵

  2. tda_vis —— 持续同调 + barcode

  3. decode_circular_coordinates_multi —— 解码相位轨迹

  4. cohomap / plot_cohomap —— 将解码相位按真实 x/y 空间分箱，生成 EcohoMap

  5. cohospace / plot_cohospace / compute_cohoscore_1d / compute_cohoscore_2d —— 神经元相位选择性与 EcohoSpace

  6. plot_path_compare_1d / plot_path_compare_2d —— 真实轨迹 vs 解码轨迹

  7. compute_fr_heatmap_matrix / compute_frm —— FR Heatmap / FRM

Note

ASA 的交互式 TUI 由 canns.pipeline.asa 提供，复用同一套 Python API。

输入格式

  • spike 支持 dict / list-of-arrays / (T, N) 矩阵

  • x/y/t 用于轨迹对齐与速度过滤

  • embed_spike_trains 返回 (spikes_bin, xx, yy, tt)，当 speed_filter=True 时 会对齐 x/y/t 并进行速度过滤

核心函数

预处理

SpikeEmbeddingConfig / embed_spike_trains

TDA

TDAConfig / tda_vis

解码

decode_circular_coordinates / decode_circular_coordinates_multi

相位与路径

cohomap / plot_cohomap / plot_cohomap_scatter_multi / plot_path_compare_1d / plot_path_compare_2d

流形与投影

plot_projection / plot_2d_bump_on_manifold / plot_3d_bump_on_torus / CANN2DPlotConfig

CohoSpace

cohospace / plot_cohospace / plot_cohospace_trajectory_1d / plot_cohospace_trajectory_2d / plot_cohospace_neuron_1d / plot_cohospace_neuron_2d / plot_cohospace_population_1d / plot_cohospace_population_2d / compute_cohoscore_1d / compute_cohoscore_2d

FR/FRM

compute_fr_heatmap_matrix / save_fr_heatmap_png / compute_frm / plot_frm

路径对齐

align_coords_to_position_1d / align_coords_to_position_2d / apply_angle_scale

Spatial TDA

spatial_embedding.py / spatial_tda.py

组合工作流

workflows.auto_grid_threshold / workflows.phase_center_comparison

ROI 1D bump

roi_bump_fits / create_1d_bump_animation / CANN1DPlotConfig

Time TDA 与 Spatial TDA

ASA 中现在区分两类点云构造方式：

方法

输入点云

主要用途

Time TDA

群体活动的时间采样点 r(t)

动力学轨迹、解码、CohoMap/CohoSpace 与 PathCompare。

Spatial TDA

按空间位置分箱后的 firing-rate 向量 r(x)

空间表征流形与 Fig.4C-style barcode 分析。

Spatial TDA 由 canns.analyzer.data.asa 中的 spatial_embedding.py 与 spatial_tda.py 实现。示例脚本 examples/experimental_data_analysis/spatial_tda_from_asa.py 提供 ASA .npz 文件的命令行入口。

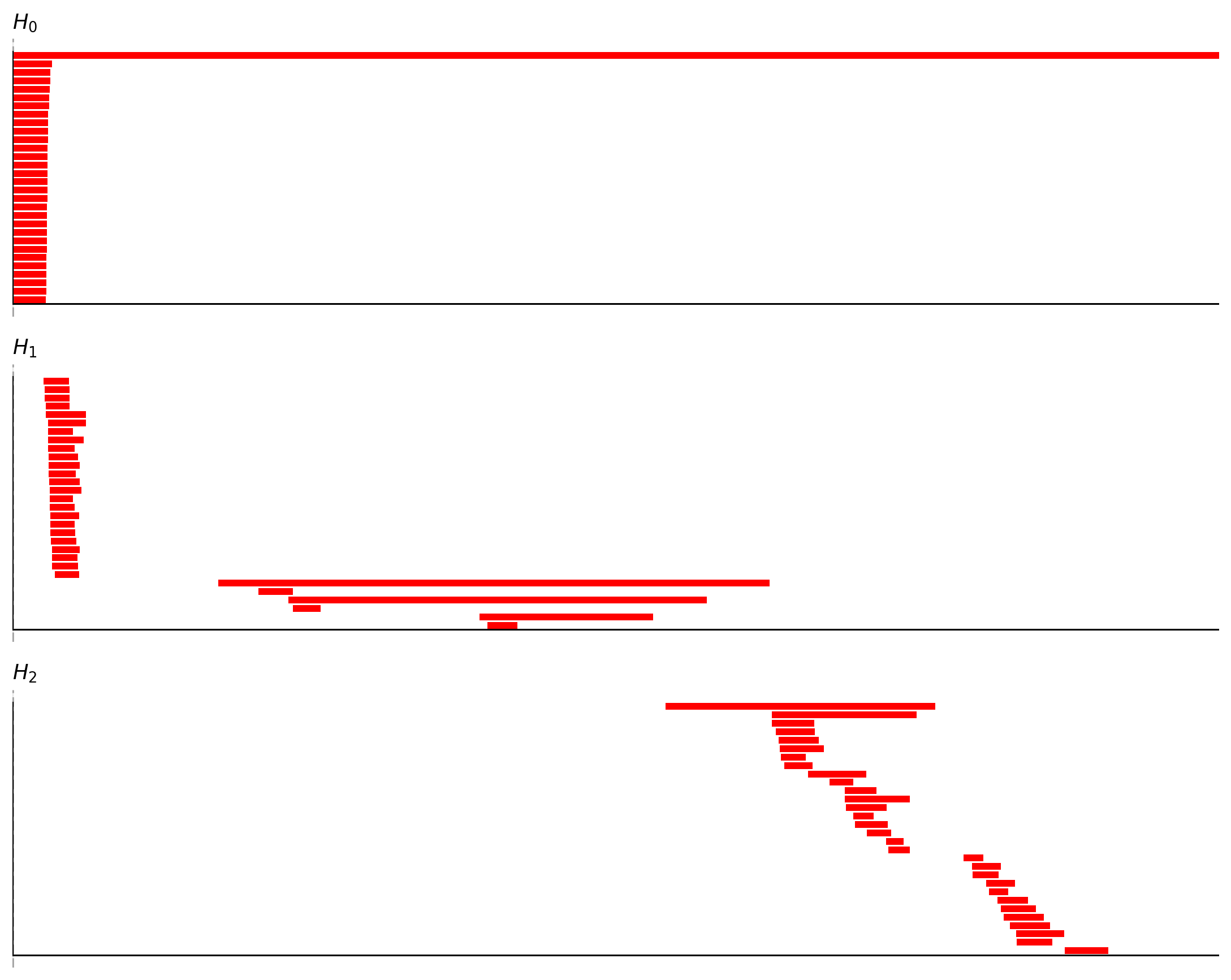

../../_images/asa_spatial_tda_barcode_example.png

Spatial TDA 示例输出。该流程先把时间序列活动重写为空间位置上的 firing-rate 向量 r(x)，再对空间 bin 构成的点云计算 persistent homology。

组合工作流

canns.analyzer.workflows 存放由基础 ASA 模块拼接得到的高层工作流：

  • auto_grid_threshold.py：按 grid score 排序 sweep 神经元子集并报告候选阈值。

  • phase_center_comparison.py：比较不同 session / condition 的 phase center，并使用 torus-aware displacement。

这些 workflow 不引入新的底层分析定义，而是把已有 ASA 模块按常用科研问题进行组合：

Workflow

解决的问题

典型输出

auto_grid_threshold.py

自动尝试不同 grid-score cutoff / top-k 神经元集合，帮助选择更适合 TDA 或 coho 分析的 grid-cell 子集。

阈值 sweep 表、best subset、barcode / coho 质量指标。

phase_center_comparison.py

对齐两个 session 或 condition 中的同一批神经元，比较它们在 coho torus 上的 phase center 位移。

黑红点 paired phase-center 图、torus-aware displacement summary。

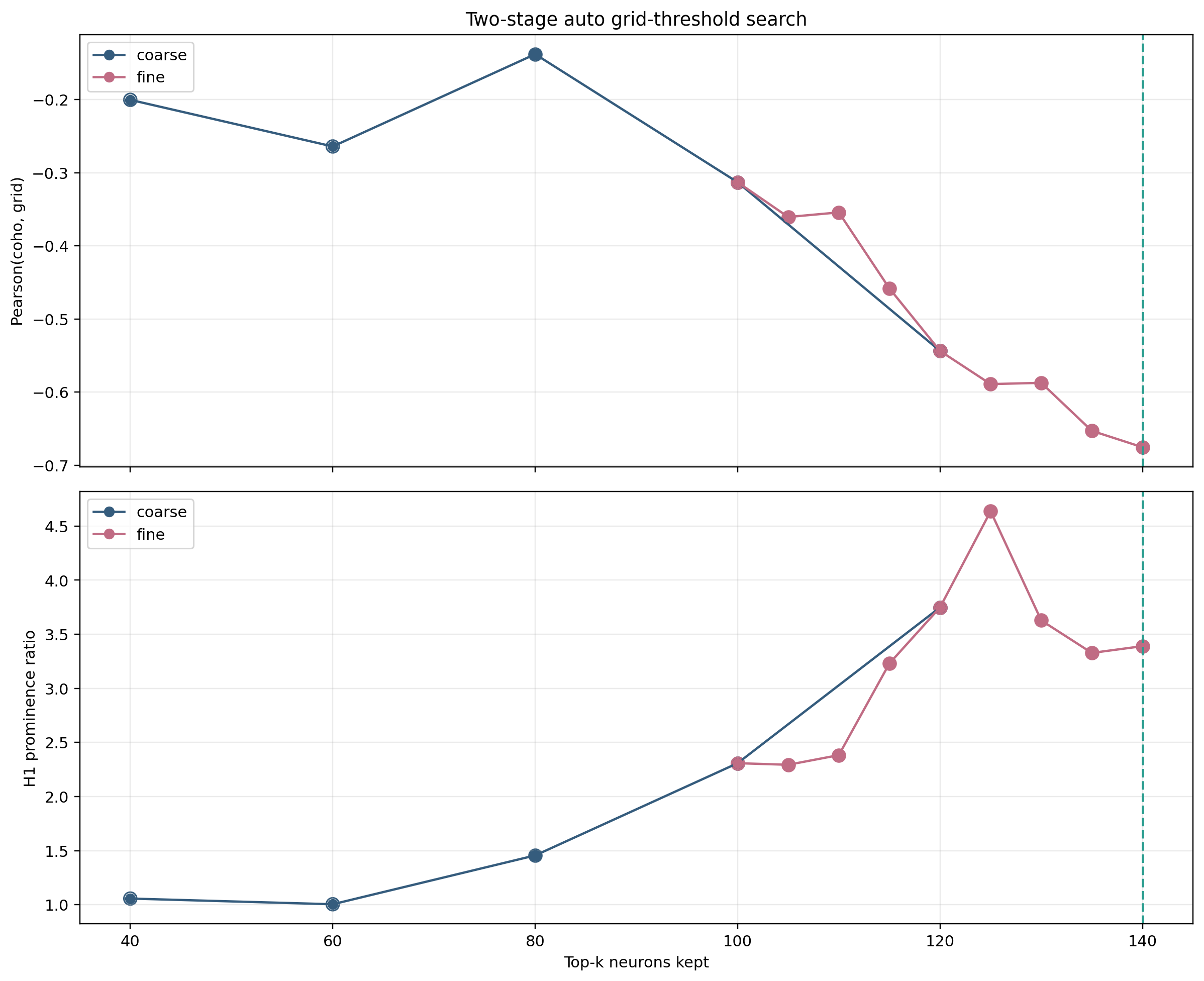

../../_images/asa_auto_grid_threshold_example.png

自动 grid-score 阈值筛选示例。横向 sweep 不同子集大小或阈值，用于快速检查 哪一组神经元更容易得到稳定的拓扑与 coho 结果。

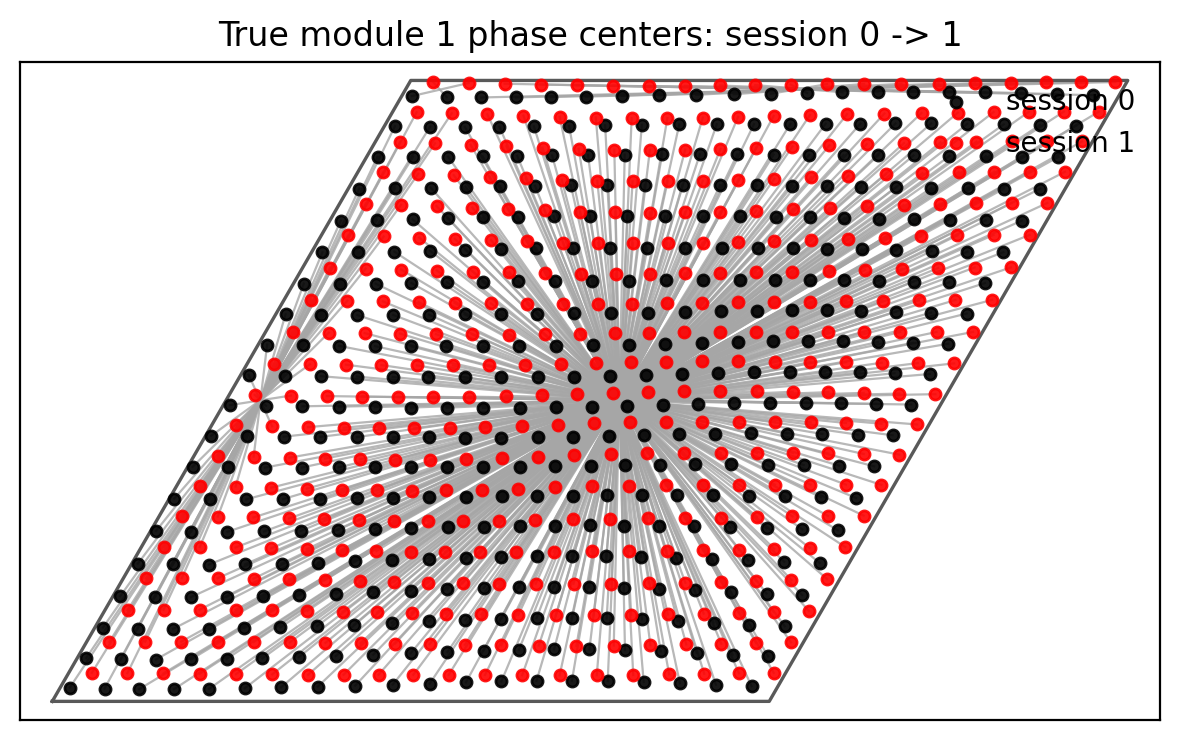

../../_images/asa_phase_center_comparison_example.png

Phase-center comparison 示例。黑点与红点表示两个 session / condition 中同一神经元的 phase center，连线使用 torus 周期边界下的最短位移。

可视化与模型输出分析

模型仿真结果的主要可视化集中在 canns.analyzer.visualization：

能量景观

energy_landscape_1d_static / energy_landscape_1d_animation / energy_landscape_2d_static / energy_landscape_2d_animation

脉冲图

raster_plot / population_activity_heatmap / average_firing_rate_plot

空间可视化

plot_firing_field_heatmap / plot_autocorrelation / plot_grid_score / plot_grid_spacing_analysis / create_grid_cell_tracking_animation

调谐曲线

tuning_curve

Theta 扫描

create_theta_sweep_grid_cell_animation / create_theta_sweep_place_cell_animation / plot_grid_cell_manifold / plot_population_activity_with_theta

PlotConfig 系统

PlotConfig 与 PlotConfigs 提供统一的绘图配置入口：

  • 共享 figsize、title、xlabel 等配置

  • 支持动画参数（fps、interval）与输出路径（save_path）

  • 兼容旧的关键字参数方式

空间指标与统计（metrics）

canns.analyzer.metrics 提供无绘图库依赖的计算函数：

  • spatial_metrics

    • compute_firing_field：根据 (T, N) 与 (T, 2) 计算空间放电场

    • gaussian_smooth_heatmaps：热图平滑

    • compute_spatial_autocorrelation：空间自相关

    • compute_grid_score / find_grid_spacing：网格细胞指标

  • systematic_ratemap

    • compute_systematic_ratemap：系统化空间采样（Burak & Fiete 风格）

RNN 动力学分析（slow_points）

canns.analyzer.slow_points 提供不动点分析工具：

  • FixedPointFinder：在 RNN/CANN 动力系统中寻找不动点

  • FixedPoints：存储与分析不动点集合

  • plot_fixed_points_2d / plot_fixed_points_3d：可视化

  • save_checkpoint / load_checkpoint：保存/恢复搜索状态

模型专用分析

当前提供 Hopfield 相关分析：

  • HopfieldAnalyzer

    • compute_overlap / compute_energy

    • analyze_recall （输入/输出一致性）

    • estimate_capacity / get_statistics

拓扑数据分析（TDA）

TDA 在 ASA pipeline 中实现，依赖 canns.analyzer.data.asa.tda：

  • TDAConfig 定义降维、采样与持久同调参数

  • tda_vis 负责计算与可视化 barcode

  • 内部使用 canns_lib.ripser 加速持续同调计算

TDA 适用于检测 环/环面 等低维拓扑结构，可用于评估实验记录与模型预测的一致性。

总结

canns.analyzer 提供从 实验数据分析 到 模型可视化 再到 动力学与专用模型诊断 的全链路工具。 推荐工作流：

  • 实验记录 → ASA pipeline（canns.analyzer.data）

  • 仿真输出 → visualization + metrics

  • 动力学研究 → slow_points

  • 专用模型 → model_specific
